一、性能與用途
FL41F46上展式襯氟放料閥操作方便,開啟自由,運動靈活可靠;閥瓣裝配維修簡單,密封結構合理,密封圈更換方便實用。
施工、安裝要點：
1)、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2)、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3)、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
二、結構與原理
上展式襯氟放料閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農*、染料、食品加工等行業廣泛使用。各種操作方式，例如，手動，氣動(彈簧復位式、雙作用式、帶手輪和不帶手輪)，電動，液動，齒輪等。

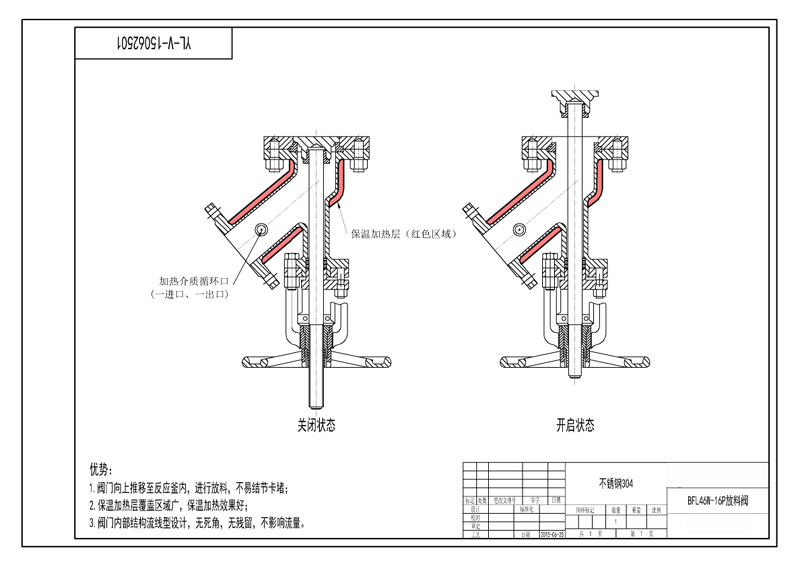

三、產品結構圖

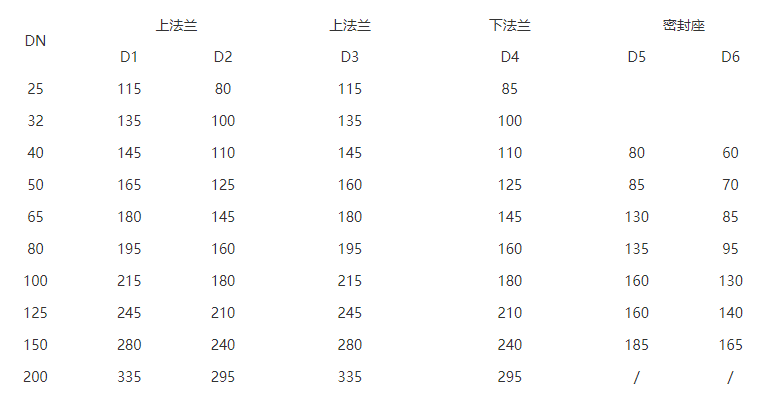

四、連接尺寸
